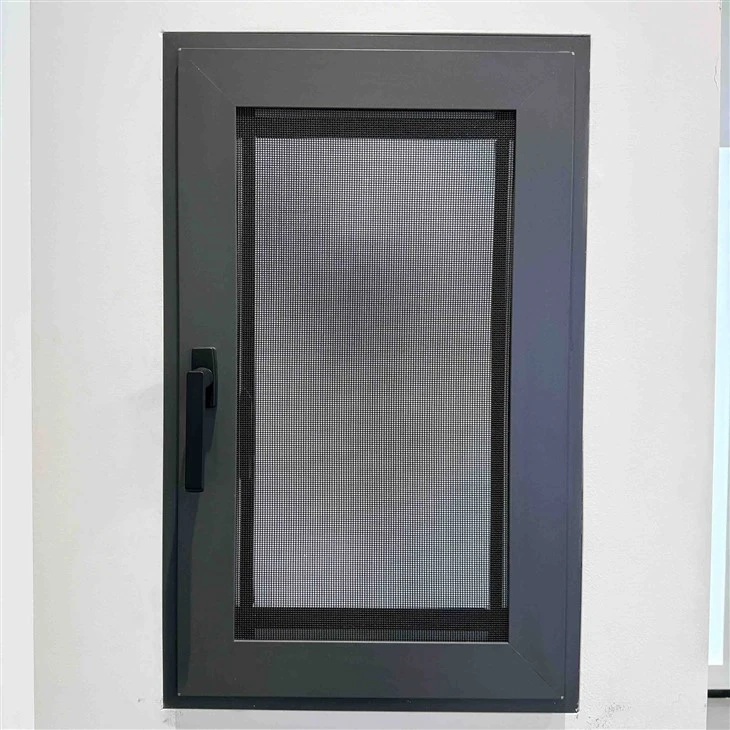

نوافذ سليملاين ألمنيوم|إطار 35 مم، مفصلات مخفية، 85% زجاج|SGL
تعد شركة Shaanxi SGL Doors&Windows Technology Co., Ltd. واحدة من أكثر الشركات المصنعة والموردة الموثوقة لنوافذ بابية الألومنيوم الرفيعة|إطار 35 ملم، مفصلات مخفية، 85% زجاج|sgl في الصين، كما يدعم الخدمة المخصصة. لا تتردد في بيع نوافذ بابية من الألومنيوم رفيعة الجودة بالجملة|إطار 35 ملم، مفصلات مخفية، 85% زجاج|SGL للبيع هنا من مصنعنا. إذا كان لديك أي استفسار حول قائمة الأسعار والاقتباس، فلا تتردد في مراسلتنا عبر البريد الإلكتروني.
وصف المنتج
التحدي الهندسي لنوافذ Slimline Casement
إن تضييق إطار نافذة الألمنيوم من 60 مم إلى 35 مم لا يقتصر على مجرد قطع المواد. يجب أن يظل الإطار يتحمل أحمال الرياح، ويدعم وزن الزجاج، وشرائط العزل الحراري، ويستوعب أجهزة القفل متعددة النقاط -، ويحافظ على موانع الانضغاط -، كل ذلك ضمن ملف تعريف لا يكاد يكون أوسع من مقبض الباب القياسي.
SGL يحل هذا من خلالسبائك عالية القوة -6063-T5بسمك جدار يبلغ 2.0-2.5 مم وهندسة داخلية متعددة الغرف. تعمل الغرف على زيادة القصور الذاتي المقطعي دون إضافة عرض مرئي، مما يسمح للإطار بمقاومة الانحناء تحت ضغط الرياح بينما يظل الوجه مقاس 35 مم نظيفًا. العازل الحراري مصمم خصيصًاأقوم-بتشكيل شريط PA66التي تتلاءم مع التجويف الضيق مع الحفاظ على نفس الفصل الحراري مثل الملامح الأوسع.
لماذا لا ينزلق Casement - - لتصميمات Slimline
تضحي النوافذ المنزلقة رفيعة الخط بمقاومة الهواء لأن الوشاح يجب أن ينزلق عبر الإطار، مما يترك فجوة لا يمكن سدها بالكامل. سليملاينبابيةلا تحتوي النوافذ على هذا القيد: يتم إغلاق الوشاح على الإطار بختم ضغط، مما يحقق نفس إحكام الهواء من الفئة A مثل علب العرض- القياسية. بالنسبة للمهندسين المعماريين الذين يصممون المباني الموفرة للطاقة-بعناصر جمالية بسيطة، فإن النوافذ ذات النوافذ الرفيعة هي النوع الوحيد المفتوح الذي يوفر خطوط رؤية واضحة وأداء معتمدًا.
ميزات هندسة Slimline
إطار 35 مم بنسبة 85% من الزجاج-إلى-الإطار
تحتوي النافذة البابية القياسية على 70-75% زجاج-نسبة إطار إلى-. تعمل النوافذ ذات الأبواب الرفيعة من SGL على زيادة هذه النسبة إلى 85% - مما يعني زيادة في ضوء النهار بنسبة 10% وتقليل انقطاع الرؤية بنسبة 10%. على جدار نافذة مقاس 3 م × 2.4 م، يمثل ذلك 0.72 مترًا مربعًا إضافيًا من الزجاج غير المعوق. بالنسبة للأبراج السكنية والواجهات التجارية، فإن هذا الاختلاف يحول التصميمات الداخلية.
مفصلات مخفية من الفولاذ المقاوم للصدأ
مفصلات مرئية تكسر الخطوط النظيفة للإطار النحيف. تستخدم SGL مفصلات احتكاك مخفية بالكامل مصنوعة من الفولاذ المقاوم للصدأ 304، بوزن يصل إلى 80 كجم لكل وشاح مع اختبار 100000 دورة. المفصلة غائرة في الإطار والوشاح، وتكون غير مرئية تمامًا عند إغلاقها. يتيح التعديل ثلاثي الأبعاد - (الارتفاع والضغط والجانبي) محاذاة مثالية أثناء التثبيت والتعويض عن تسوية البناء بمرور الوقت.

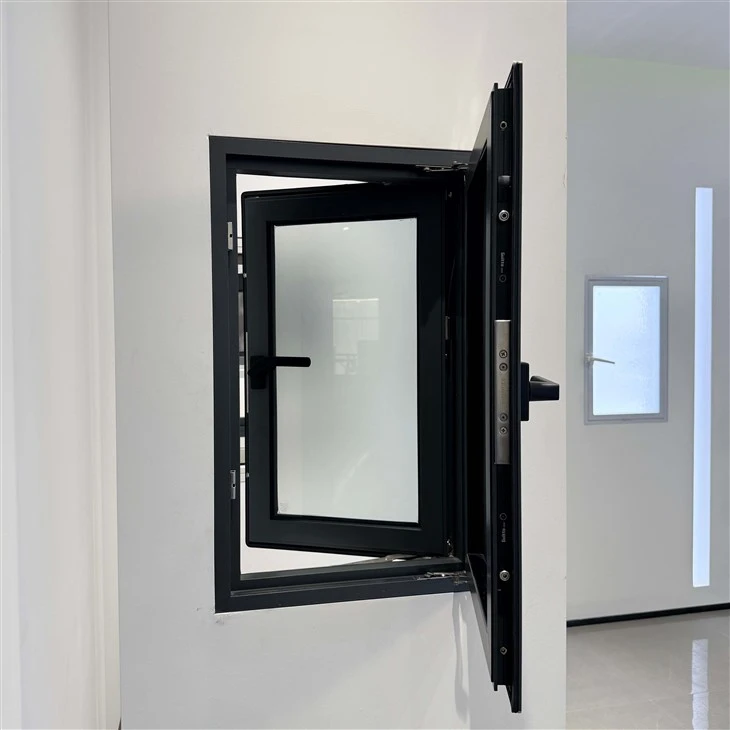

قفل متعدد النقاط-مخفي
يتم إخفاء أدوات القفل داخل ملف تعريف الإطار - ولا توجد مسامير مرئية، ولا توجد أجهزة مثبتة على الوجه-. عندما يتم تدوير المقبض، يتم تعشيق نقاط القفل المخفية في 3-5 مواضع على طول محيط الوشاح. من الخارج، تمثل النافذة سطحًا مسطحًا تمامًا وغير منقطع. من الداخل يمكن رؤية المقبض فقط. هذه هي المواصفات القياسية، وليس ترقية.
المزدوج -ختم ضغط الشفاه EPDM
الإطارات الضيقة تترك مساحة أقل للأختام. تستخدم SGL حشية مزدوجة مصنوعة خصيصًا من مادة EPDM: الشفة الخارجية تمنع دخول الماء، والشفة الداخلية تمنع تسرب الهواء. يتم بثق الحشية-مع عمود فقري صلب يتم تثبيته في قناة مخصصة في ملف الألومنيوم، مما يضمن عدم إزاحتها في ظل دورات الفتح المتكررة. تم اختباره للحفاظ على المرونة من -40 درجة إلى +120 درجة.
28 ملم للنوافذ المتعددة-الخفيفة
عندما يتم دمج العديد من الزنانير البابية في إطار واحد، يكون حجم العمود بينهما عادة 60-80 مم - وهو عنصر مرئي ثقيل. يبلغ عرض قوالب SGL الرفيعة 28 مم فقط مع الحفاظ على السلامة الهيكلية للوشاحات المجاورة التي يصل عرضها إلى 1200 مم. وهذا يجعل النوافذ ذات النوافذ الرفيعة مثالية للتصميمات التقليدية متعددة الإضاءة (أنماط الشبكة) التي قد تبدو ثقيلة وصناعية.
أعمدة زاوية مقاس 35 مم لخطوط رؤية مستمرة
تتطلب تكوينات النوافذ الزاوية والخليجية عادةً أعمدة زاوية ضخمة (80-100 مم) تقاطع العرض. تتميز أعمدة الزاوية الرفيعة SGL بعرض مرئي يبلغ 35 مم - مطابق للإطار الرئيسي - متوفر بزوايا 90 درجة و135 درجة. والنتيجة هي سطح زجاجي متواصل حول زوايا المبنى دون أي عائق بصري عند التقاطع.
Slimline Casement مقابل Standard Casement
باب Slimline (إطار 35 مم)
• 85% زجاج-إلى-نسبة الإطار
• مفصلات وأقفال مخفية
• قواطع 28 ملم
• أعمدة زاوية 35 ملم
• جمالية حديثة وبسيطة
• مثالية للهندسة المعمارية المعاصرة
• تكلفة أعلى قليلاً (+15-20%)
بابية قياسية (إطار 60 مم)
• 70-75% زجاج-نسبة إلى الإطار
• مفصلات مكشوفة وأقفال مثبتة على الوجه-.
• 60-80 ملم
• أعمدة زاوية 80-100 ملم
• الجمالية التقليدية / الصناعية
• فعالة من حيث التكلفة-لمشروعات الميزانية
• نفس محكم الهواء وضيق المياه
مناسبة ل
تم تحديد النوافذ ذات الأبواب الرفيعة حيث يجب أن يختفي الإطار ويجب أن يهيمن على العرض:
- أبراج سكنية معاصرة
- شقق فاخرة وبنتهاوس
- من الأرض-إلى-جدران نوافذ السقف
- تكوينات نافذة الزاوية والخليج
- ملحقات الصندوق الزجاجي
- -واجهات تجارية عالية الجودة
- فنادق ومنتجعات بوتيك
- تجديدات المباني التراثية (إدراج حديث)
تطبيق نافذة الألومنيوم لدينا
مصنعنا
زيارة العميل
الأسئلة المتداولة
س: س1: ما هي النافذة البابية الرفيعة؟
ج: النافذة ذات الإطار النحيف هي نظام نافذة بمفصلات مع-إطار مرئي ضيق جدًا - عادةً 35-40 مم - مصمم لزيادة مساحة الزجاج إلى الحد الأقصى وإنشاء مظهر جمالي نظيف وبسيط. على عكس النوافذ ذات الأبواب القياسية ذات الإطارات مقاس 60-70 مم، تستخدم الإصدارات الرفيعة بثق الألومنيوم المتقدم وأجهزة مخفية لتقليل المظهر الجانبي المرئي مع الحفاظ على القوة الهيكلية، وغلق الهواء، والأداء الحراري. تحقق النوافذ ذات النوافذ الرفيعة من SGL نسبة 85% من الزجاج إلى الإطار.
س: س2: كيف يمكن إغلاق النوافذ ذات النوافذ الرفيعة بشكل صحيح مع هذه الإطارات الضيقة؟
ج: يتطلب الختم في الإطارات الضيقة هندسة دقيقة. تستخدم SGL حشوات ضغط EPDM متواصلة مع تصميم مزدوج للشفة -شفة واحدة - تغلق إحدى الشفة على الزجاج، والأخرى على الوشاح. يعمل نظام القفل متعدد-النقاط على تشغيل 3-5 حواجز مخفية على طول محيط الوشاح، مما يؤدي إلى تطبيق ضغط موحد لضغط الحشية بالكامل. يؤكد الاختبار المستقل إحكام إغلاق الهواء من الفئة A (EN 12207) وإحكام تسرب المياه من الفئة A (EN 12208) حتى عند ضغط 700 باسكال - مقارنة بالإطارات ذات العرض القياسي.
س: س3: ما هو الحد الأقصى لحجم النافذة ذات الباب الرفيع؟
ج: تدعم نوافذنا ذات الأبواب الرفيعة القياسية أحجام الوشاح التي تصل إلى 1,200 مم (عرض) × 2,400 مم (ارتفاع). العامل المحدد ليس عرض الإطار ولكن نظام المفصلات - مفصلات احتكاك مخفية تصل إلى 80 كجم لكل وشاح. بالنسبة للتطبيقات كبيرة الحجم (على سبيل المثال، النوافذ المحورية الممتدة من الأرض-إلى-السقف)، نحدد-مفصلات مخفية للخدمة الشاقة بسعة 120 كجم أو ننتقل إلى آلية إمالة رفيعة-و-آلية دوران توزع الحمل عبر محيط الإطار بالكامل.
س: س4: هل المفصلات المخفية قوية مثل المفصلات المكشوفة؟
ج: نعم. يتم تصنيع مفصلات الاحتكاك المخفية من SGL من الفولاذ المقاوم للصدأ 304 ويتم تصنيفها إلى 80 كجم لكل وشاح مع اختبار 100000 دورة. يتم تثبيت المفصلة في الإطار والإطار، مما يجعلها غير مرئية عند إغلاق النافذة. يضمن التعديل ثلاثي الأبعاد - (الارتفاع والضغط والجانبي) محاذاة مثالية بعد التثبيت. للمقارنة، عادةً ما يصل وزن المفصلة المؤخرة المكشوفة القياسية إلى 60-70 كجم. المفصلات المخفية أقوى وأكثر أمانًا ومتفوقة من الناحية الجمالية.
س: س5: هل يمكن استخدام النوافذ ذات النوافذ الرفيعة في تكوينات النوافذ الزاوية أو النوافذ الكبيرة؟
ج: نعم. تعتبر النوافذ ذات النوافذ Slimline مثالية لتكوينات الزوايا والخليج لأن الإطار الضيق يقلل من الانقطاع البصري عند التقاطع. نحن نقدم أعمدة زاوية 90-درجة و135-درجة بعرض مرئي يبلغ 35 ملم فقط - وهو نفس الإطار الرئيسي - مما يؤدي إلى إنشاء مظهر متواصل بدون إطار. بالنسبة للنوافذ الكبيرة، يمكن أن يصل سمك الحاجز النحيف بين النوافذ المتجاورة إلى 28 مم، مما يزيد من مساحة الزجاج غير المنقطعة.
دراسات حالة المشروع
نحن نقدم-حلولًا شاملة للأبواب والنوافذ للمشترين الأفراد والمقاولين وشركات التجديد والمزيد.
عنواننا
مجموعة No. 2، قرية فومياو، مدينة لاوجون، منطقة هانتاي، مدينة هانتشونغ، مقاطعة شنشي، الصين
رقم التليفون
+86 13335450021
البريد الإلكتروني-.
sgl-factory@sgl-doors-windows.com
الوسم : نوافذ بابية من الألومنيوم Slimline|إطار 35 ملم، مفصلات مخفية، 85% زجاج|sgl، نوافذ بابية من الألومنيوم رفيعة المستوى في الصين|إطار 35 ملم، مفصلات مخفية، 85% زجاج|SGL المصنعين والموردين والمصنع
مواصفات Slimline Casement
| مواصفة | تفاصيل |
|---|---|
| عرض الإطار المرئي | 35 ملم (فائق السُمك-) |
| عمق الإطار | 60 ملم / 75 ملم |
| نسبة الزجاج-إلى-الإطار | أكبر من أو يساوي 85% |
| مادة الإطار | سبائك الألومنيوم 6063-T5 |
| سمك الملف الشخصي | 2.0 ملم / 2.5 ملم |
| نوع الفتح | بابية الداخل / الخارج |
| نظام المفصلات | مفصلات احتكاك مخفية (304 SS، سعة 80 كجم) |
| نظام القفل | قفل مخفي متعدد النقاط-مع مفاتيح مخفية |
| تكوين الزجاج | 5+20أ+5 مزدوج / 5+12أ+5+12أ+5 ثلاثي |
| استراحة حرارية | بولي أميد PA66 + 25% ألياف زجاجية |
| ش-القيمة | 1.4 – 1.8 W/m²K |
| ضيق الهواء | الفئة أ (EN 12207) |
| ضيق الماء | تم اختبار الفئة أ (EN 12208) - 700 Pa |
| عزل الصوت | 38 - 45 ديسيبل |
| ماكس حجم وشاح | 1200 ملم (عرض) × 2400 ملم (ارتفاع) |
| عرض الزاوية | 35 ملم (90 درجة و135 درجة) |
| عرض موليون | 28 ملم (الحد الأدنى) |
| الانتهاء من السطح | مسحوق الطلاء / أنودة / الحبوب الخشبية |
| الشهادات | CE (EN 14351-1)، ISO 9001:2015 |
| ضمان | إطار لمدة 10 سنوات / الأجهزة والزجاج لمدة 5 سنوات |
- عرض الإطار المرئي 35 مم- 40% أضيق من الإطارات القياسية مقاس 60 مم
- نسبة 85% من الزجاج-إلى-الإطار- يزيد من الإضاءة الطبيعية والمناظر الخالية من العوائق
- مفصلات مخفية من الفولاذ المقاوم للصدأ- 80سعة كجم، قابلة للتعديل ثلاثي الأبعاد، وغير مرئية عند إغلاقها
- قفل مخفي متعدد-النقاط- جهاز أمان مخفي تمامًا عن الأنظار
- محكم الغلق/مقاوم للماء من الفئة أ- سدادات EPDM مزدوجة الشفة-، تم اختبارها حتى 700 باسكال
- استراحة حرارية كمعيار- PA66 + 25% GF، قيمة U- 1.4-1.8 واط/م² كلفن
